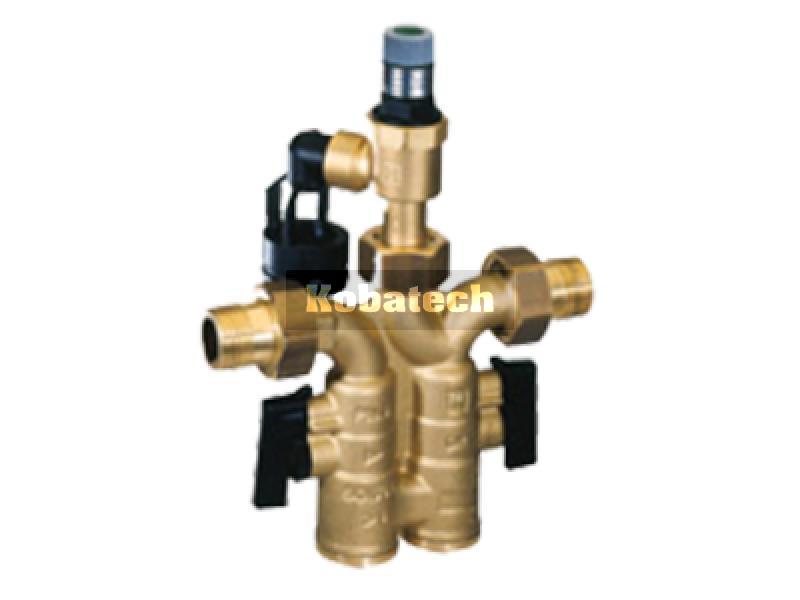

KOMBINOVANÁ BEZPEČNOSTNÁ ARMATÚRA SG160-1AA, 6BAR HONEYWELL
Značka: | HONEYWELL |
---|---|
ID výrobku: | SG160S-1AA |
EAN: | |
Dostupnosť: | 3-10 dní |
Záruka: | 2 roky |
Značka: | HONEYWELL |
---|---|
ID výrobku: | SG160S-1AA |
EAN: | |
Dostupnosť: | 3-10 dní |
Záruka: | 2 roky |
Použitie:
Poistné skupiny SG160S sa používajú na ochranu tlakových ohrievačov vody podľa požiadaviek normy
DIN4753, časť 1, DIN1988 a DIN EN 1488.
Sú to kompaktné jednotky, ktoré v jednom telese
obsahujú všetky potrebné poistné armatúry ako spätný
ventil, uzatváracie ventily, meracie hrdlo a
membránový poistný ventil. Automaticky sa uzatvárajúci
poistný ventil chráni ďalšie prvky systému,
predovšetkým ohrievače horúcej vody. Spätný ventil
zabraňuje spätnému nasávaniu, obrátenému tlaku a
prietoku a prípadnému sifónovému efektu
kontaminovanej vody.
Konštrukcia
Poistná skupina sa skladá z :
• Telesa s G1/4" meracím miestom na oboch stranách
• Pripojovacieho hrdla (verzia AA, AB a AC)
• Uzatváracieho ventilu
• Demontovateľného spätného ventilu
• Schváleného poistného ventilu
• Výtokového hrdla
• Hrdla pre pripojenie expanznej nádoby
Materiály
• Bronzové teleso odolné proti odzinkovaniu
• Bronzové pripojovacie hrdlá
• Nerezové sitko lapača nečistôt v redukčnom ventile
• Transparentný syntetický materiál misky redukčného
ventilu
• Vysoko kvalitné kompozity telesa redukčného ventilu,
uzatváracích ventilov, meracích bodov, spätného
ventilu, telesa poistného ventilu a výtokového hrdla
• Gumenú NBR membránu vystuženú vláknami
• NBR gumené tesnenia
Technické údaje:
Pre uzavreté ohrievače vody podľa DIN 4753, časť
1 a STN EN 1717. Testované podľa TRD 721 pre
rozsah tlakov 1.0 až 10.0 barov.
Médium Voda
Prevádzkový tlak Maximálne o 20% nižší ako
nastavený tlak
Montážna poloha Horizontálna i vertikálna
Nastavený tlak Od výrobcu 6.0, 8.0 a 10.0 barov.
Zvláštne nastavenie medzi 1.0
a 10.0 barov na vyžiadanie
Iné nastavenie nie je dovolené a nedá sa zmeniť ak
nezničíte bezpečnostnú čapičku poistného ventilu
Prevádzková teplota Maximálne 80°C
Pripojenie 1/2" - 1"
