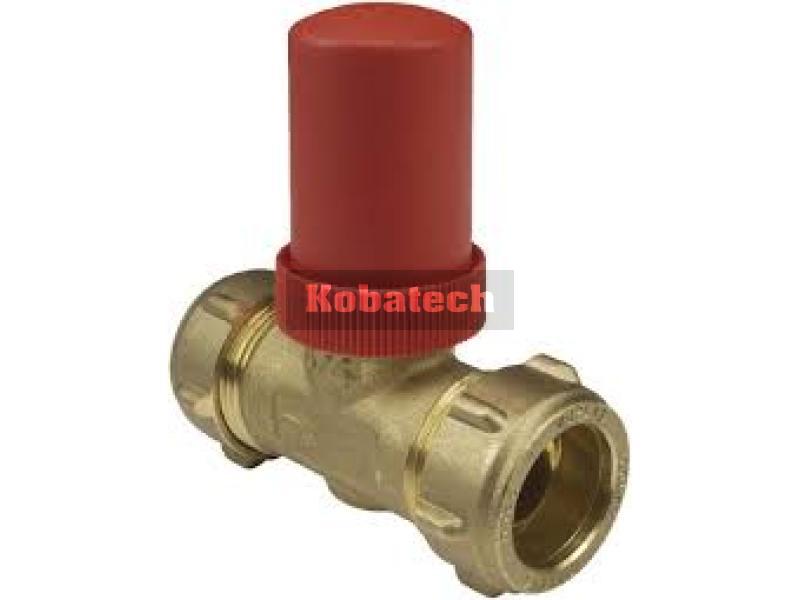

VENTIL PREPÚŠŤACÍ HONEYWELL DU144A1003-3/4"VNÚT. ZÁVIT

Prepúšťací ventil na reguláciu diferenčného tlaku DU144 kontroluje prietok vody vo vykurovacom systéme podľa diferenčného tlaku vody na ventile a je určený na zachovanie minimálneho prietokového množstva cez kotol a na obmedzovanie nárastu diferenčného tlaku, keď sú uzavreté ostatné rozvody sústavy.
Skratový (bypass) okruh musí byť nainštalovaný, ak ho výrobca vyžaduje alebo ak je určené minimálne prietokové množstvo, pokiaľ je kotol v prevádzke. Použitie prepúšťacích ventilov je obzvlášť dôležité, pokiaľ vykurovacie systémy obsahujú veľké množstvo termostatických radiátorových ventilov (TRV). V prípade, že sú TRV otvorené, prepúšťací ventil ostáva zatvorený. Ak termostatické ventily začnú vplyvom dosiahnutia nastavenej teploty zatvárať, prepúšťací ventil na reguláciu diferenčného tlaku, sa začne otvárať, udržujúc tak požadované minimálne množstvo prietoku cez kotol (čerpadlo), čím udržuje diferenčný tlak v sústave. Jeho použitie tiež znižuje hluk v systémoch, ktorý vzniká z dôvodu nadmernej prietokovej rýchlosti. Pretože manuálne ventily alebo ventily s pevne nastaveným diferenčným tlakom neregulujú tok a umožňujú vode prepúšťanie aj v prípade, že to nie je potrebné, takéto regulácie v budovách si vyžadujú skratové (bypass) obvody s použitím prepúšťacích ventilov na reguláciu diferenčného tlaku a nie ventily s pevným nastavením regulačného tlaku.

Materiály:
• teleso ventilu, pripojenia, kryt a otočná hlavica vyrobené z mosadze
• oska z nehrdzavejúcej ocele
• všetky tesnenia vyrobené z EPDM a NBR
• ochranná krytka vyrobená z červeného plastu
Typ média voda alebo zmes voda-glykol podľa VDI 2035
Teplota média 2 ... 110 oC
Maximálny pracovný tlak 10 bar
Rozsah nastavenia diferenčného tlaku 0,1 ... 0,6 bar
Kvs hodnota 2,3
