WOLFCRAFT OBRÁBACÍ STÔL MASTER CUT 2200, 6907000

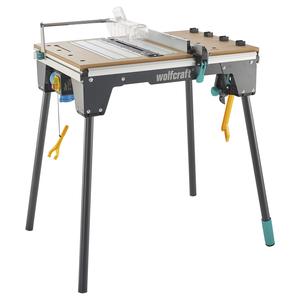

Obrábací stôl MASTER cut 2200

Popis:


obrábací stôl „4v1“ na použitie ako stôl na kotúčovú pílu a dierovaciu pílu, ako pracovná stanica a voliteľne ako frézovací stôl
mobilný: použiteľný kdekoľvek a priestorovo úsporný pri skladovaní vďaka veľmi kompaktným prepravným rozmerom
doska stola s bezpečnostným blokovaním, kompatibilná s mnohým bežne dostupným náradím

Kompaktný obrábací stôl MASTER cut 2200 spája štyri funkcie v jednom produkte. Ponúka Vám možnosti použitia ako stôl na kotúčovú alebo dierovaciu pílu, ako pracovná stanica a – s voliteľne dostupným príslušenstvom – ako frézovací stôl. Vďaka veľmi kompaktným prepravným rozmerom 800 × 580 × 200 mm a malej hmotnosti 17 kg je mobilný, všade použiteľný a pri skladovaní priestorovo úsporný. Nohy je možné flexibilne zasunúť alebo vytiahnuť pomocou zásuvnej funkcie s rýchloupínaním excentrickou pákou, napríklad na prepravu alebo prácu na zemi. Po vytiahnutí sa nohy uložia do držiakov pod doskou stola, v ktorých sa upevnia suchými zipsami.
Vďaka samostatne dostupnému a vyberateľnému rozpernému klinu je MASTER cut 2200 jeden z mála obrábacích stolov, ktorý je použiteľný aj s ručnými kotúčovými pílami bez rozperného klina. Doska stola je vybavená bezpečnostným blokovaním, ktoré dosku a náradie spoľahlivo zafixuje. Okrem toho sa dá nastaviť výška dosky a umožní vám tak rovnomerný prechod na pracovnú dosku aj v prípade ťažkého zariadenia. Stôl MASTER cut 2200 je bez ohľadu na výrobcu kompatibilný s mnohými bežne dostupnými strojmi.
Bezpečnostný vypínač sa nachádza na boku stola, takže používané náradie môžete rýchlo a bezpečne zapnúť a vypnúť. Pri použití ako stôl na kotúčovú pílu vám paralelný doraz, ktorý je možné upnúť na oboch stranách, umožňuje vedené rezy až do šírky rezu 370 mm. Uhlový doraz je vybavený vyrovnávacími a klznými prvkami vedenými perom. Pohodlne s ním vytvoríte sériové uhlové rezy až do uhla +/– 60°. Nastaviteľný ochranný kryt s prípojkou pre vysávač zaisťuje bezpečnú a bezprašnú prácu.
Štyri zarážky s 20 mm uchytením slúžia ako dorazy pri spracovaní obrobkov. Na upínacie aplikácie sú ideálne 20 mm otvory v doske stola, napríklad spolu so stolovým upínačom wolfcraft (č. výr. 3036000).

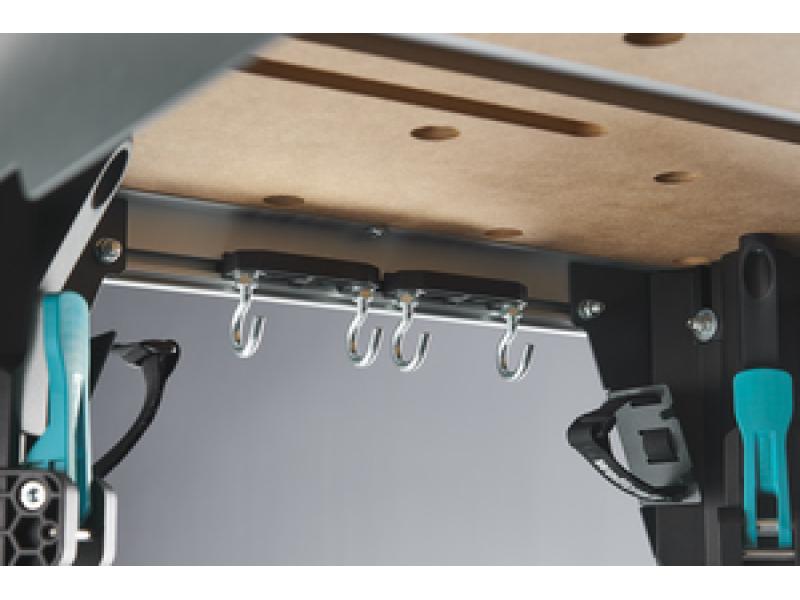

V doske stola sa nachádza aj miesto na uloženie dodaného imbusového kľúča. Stôl MASTER cut 2200 je vybavený háčikmi na zavesenie, takže dodávané príslušenstvo, ako je posuvná tyč alebo uhlový doraz, je vždy na dosah ruky. Háčiky sú pripevnené na vnútornej strane profilu, aby bolo možné stôl skladovať aj ako voľne stojaci.
Vďaka nosnosti až 120 kg unesie tento obrábací stôl suverénne aj masívne obrobky. Vďaka stabilnému podstavcu z lakovanej ocele a hliníka je stôl pri používaní pevný a stabilný. Nohy z 2-komponentového plastu majú optimálnu odolnosť proti pošmyknutiu.
S obrábacím stolom MASTER cut 2200 budete bezpečne a efektívne pripravení na nespočetné množstvo výziev na mnohých miestach – 4 funkcie v jednom stole s minimálnymi priestorovými nárokmi na skladovanie a prepravu.

Vlastnosti

Funkcia pracovnej stanice:

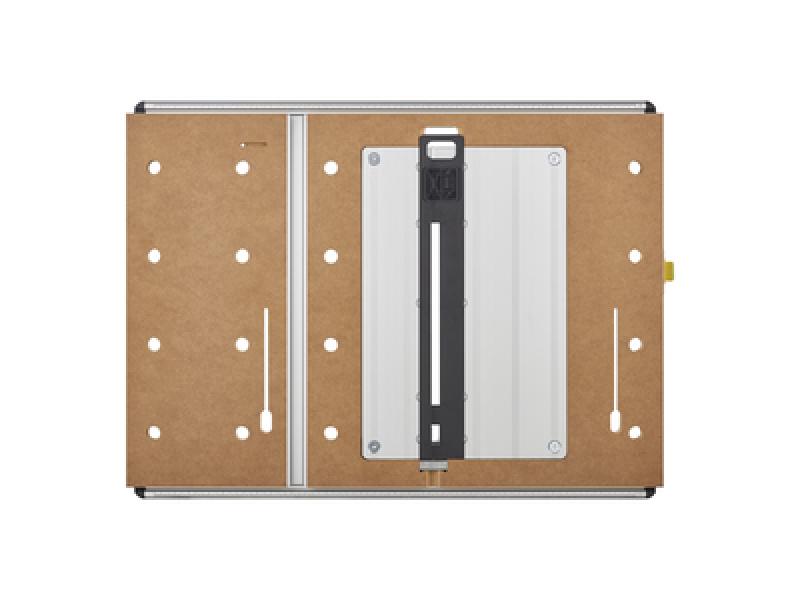

pracovná doska (rozmery: 780 × 540 mm) z MDF hrúbky 22 mm s možnosťou upínania a upevňovania
mobilný, použiteľný kdekoľvek a priestorovo úsporný pri skladovaní vďaka veľmi kompaktným prepravným rozmerom 800 × 580 × 200 mm a hmotnosti iba 17 kg
odnímateľné nohy so zásuvnou funkciou a rýchlym upínaním excentrickou pákou pre flexibilnú prepravu alebo prácu na zemi
suché zipsy a držiaky na uchytenie vytiahnutých nôh
pohodlná pracovná výška 860 mm
4 zarážky s 20 mm uchytením ako dorazy pre obrobky
robustný a pevný: stabilný podstavec z lakovanej ocele a hliníka, nosnosť až 120 kg, výškovo nastaviteľná noha
nohy z 2-komponentového plastu pre optimálnu odolnosť proti pošmyknutiu
háčiky pre náradie a príslušenstvo
20 mm otvory na upínacie aplikácie, napríklad spolu so stolovým upínačom wolfcraft (č. výr. 3036000)
uchytenie dodaného imbusového kľúča v doske stola

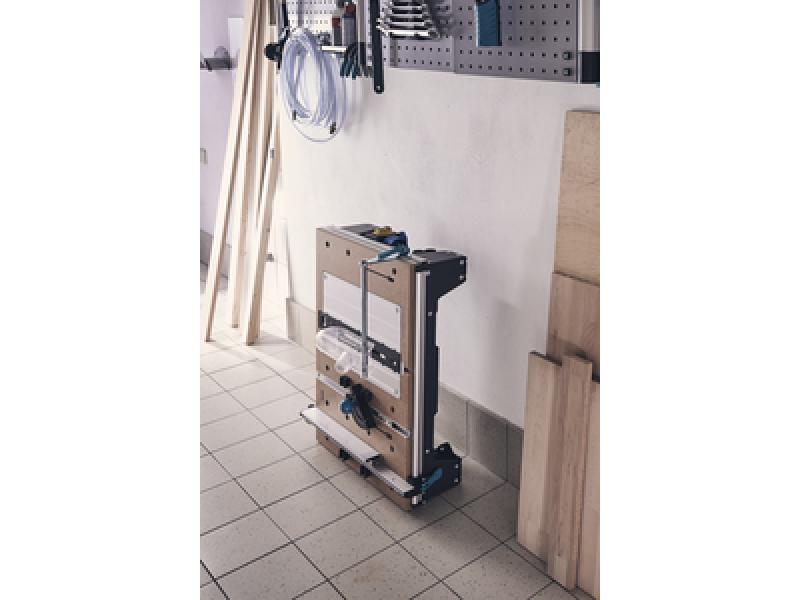

stôl je možné skladovať voľne stojaci

Funkcia stolovej kotúčovej píly:

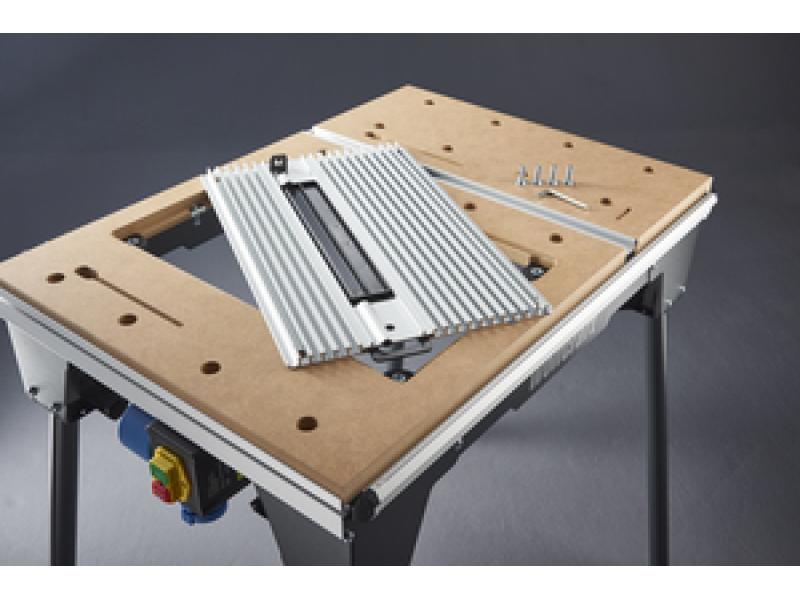

možnosti upevnenia mnohých komerčne dostupných ručných kotúčových píl na použitie stola MASTER cut 2200 ako stolovej píly

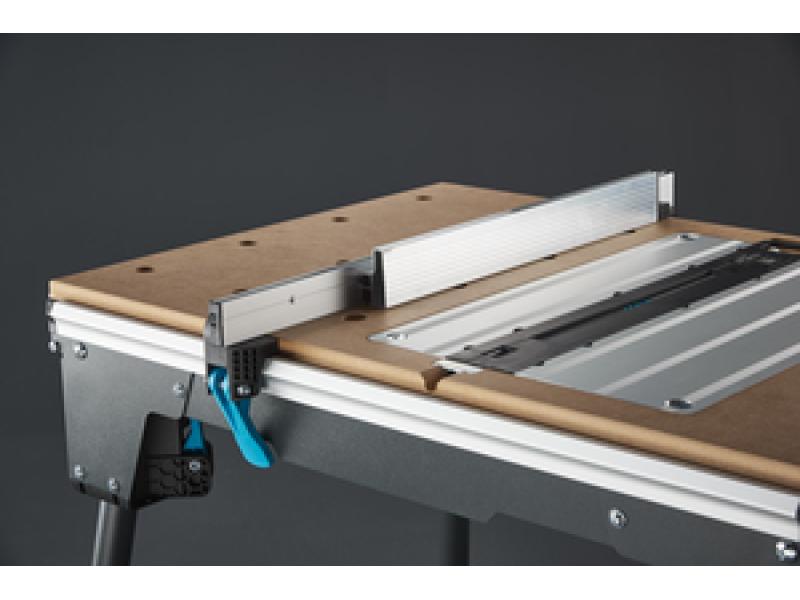

obojstranne upínací paralelný doraz, ideálny pre menšie obrobky, ktoré možno posúvať po stole, a rovnobežné rezy až do šírky rezu 370 mm

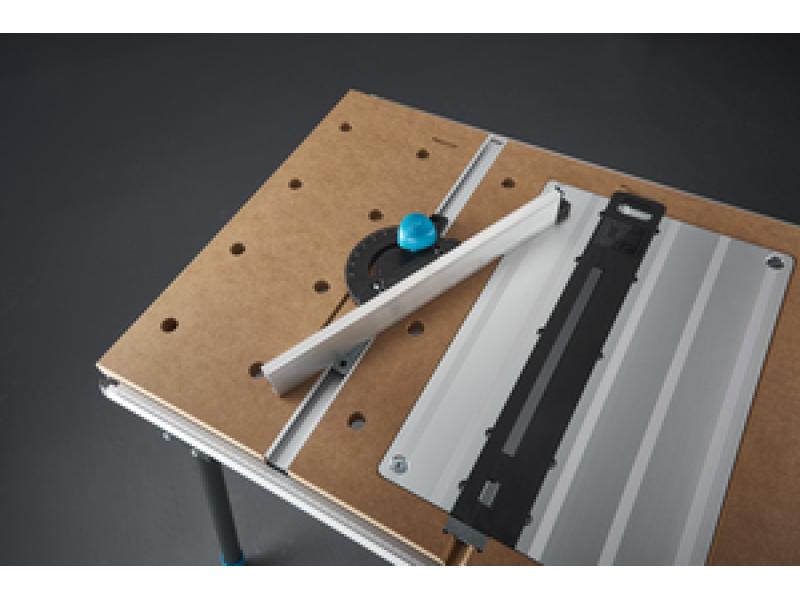

pokosové rezy od 0 do +/–60° s uhlovým dorazom
špeciálne vedenie dorazu s vyrovnávacími a klznými prvkami vedenými perom
samostatne dodávaný vyberateľný rozperný klin, vďaka čomu sa dosiahne kompatibilita aj s náradím bez rozperného klina

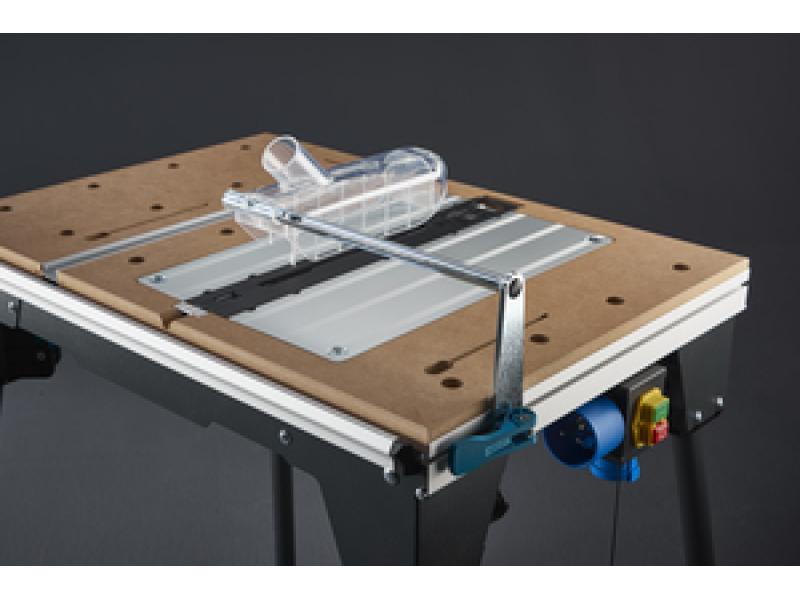

nastaviteľný ochranný kryt s prípojkou pre vysávač na bezpečnú a bezprašnú prácu
vrátane upevňovacieho materiálu pre ručné kotúčové píly
vhodné náradie: ručné kotúčové píly s hĺbkou rezu max. 70 mm, priemerom pílového listu max. 200 mm, základnou doskou max. 240 × 360 mm a vzdialenosťou pílového listu od konca krytu motora max. 225 mm
akumulátorové náradie a ponorné píly nie sú povolené

Funkcia stola na dierovaciu pílu:
možnosti upevnenia mnohých komerčne dostupných dierovacích píl na použitie stola MASTER cut 2200 ako stola na dierovaciu pílu
jednoduché vedenie rezu vďaka zafixovaniu dierovacej píly v stole
ideálny na krivkové rezy pri nepravidelne tvarovaných obrobkoch
voľný výhľad na nárys
ľahké vedenie obrobku rukou
nastaviteľný ochranný kryt s prípojkou pre vysávač na bezpečnú a bezprašnú prácu
vrátane upevňovacieho materiálu pre dierovacie píly
vhodné náradie: dierovacie píly so základnou doskou max. 90 × 200 mm
akumulátorové náradie nie je povolené

Funkcia frézovacieho stola:
možnosti upevnenia mnohých komerčne dostupných horných frézok na použitie stola MASTER cut 2200 ako frézovacieho stola – v kombinácii so samostatne dostupným paralelným frézovacím dorazom (č. výr. 6901000)
výškovo nastaviteľná doska stola pre plynulé prechody
pozor: frézovací stôl sa smie používať len s paralelným frézovacím dorazom (č. výr. 6901000)!
vhodné náradie: horné frézky s max. 230 V / max. 1 800 W, základná doska s priemerom max. 180 mm, výška základnej dosky max. 40 mm, priemer použitej frézy max. 27 mm
akumulátorové náradie a náradie s elektronickou ochranou proti opätovnému spusteniu nie je dovolené; pozri návod na obsluhu od výrobcu náradia

Technické parametre:
Rozmery produktu (Š x H x V) 915 x 700 x 860 mm
Rozmery produktu po zložení 800 x 580 x 200 mm
Hmotnosť produktu 17 kg
Plocha stola 780 x 540 mm
Pracovná výška 860 mm
Materiál stolovej dosky MDF, hliník
Materiál podstavca Oceľ, Hliník
Zaťažiteľnosť 120 kg
Ďalšie špecifikácie produktu:

max. výška obrobku pri funkcii ako stolová kotúčová píla: 57 mm
max. šírka rezu s paralelným dorazom pri použití stola ako stolová kotúčová píla: 370 mm
priemer upínacích otvorov 20 mm
vzdialenosť otvorov v pracovnej doske 128 mm

Oblasť stroja obrábacích stolov

pre ručné kotúčové píly s rozperným klinom, do max. hĺbky rezu 70 mm, priemer pílového kotúča 200 mm, základná doska max. 240 × 360 mm a vzdialenosť pílového listu od konca krytu motora max. 225 mm; použitie len s príslušnou klinovou vložkou!
ručné kotúčové píly bez rozperného klina sa môžu použiť len spolu s rozperným klinom č. výr. 6916000 (do max. priemeru pílového kotúča 159 mm), prípadne č. výr. 6917000 (pre pílové kotúče 160 až max. 200 mm)!
pre horné frézky s max. 230 V, max. 1 800 W, max. priemer základnej dosky 180, max. výška základnej dosky 40 mm, max. priemer frézy 27 mm; použitie len s paralelnou frézovacou zarážkou (č. výr. 6901000)!
na dierovacie píly so základnou doskou max. 90 × 200 mm
akumulátorové náradie a náradie s elektronickou ochranou proti opätovnému spusteniu nie je dovolené; pozri návod na obsluhu od výrobcu náradia

Pokyn na obsluhu


Zásadne nesmie byť do stola MASTER cut zabudované žiadne akumulátorové náradie, pretože ho nie je možné pripojiť k bezpečnostnému spínaču.

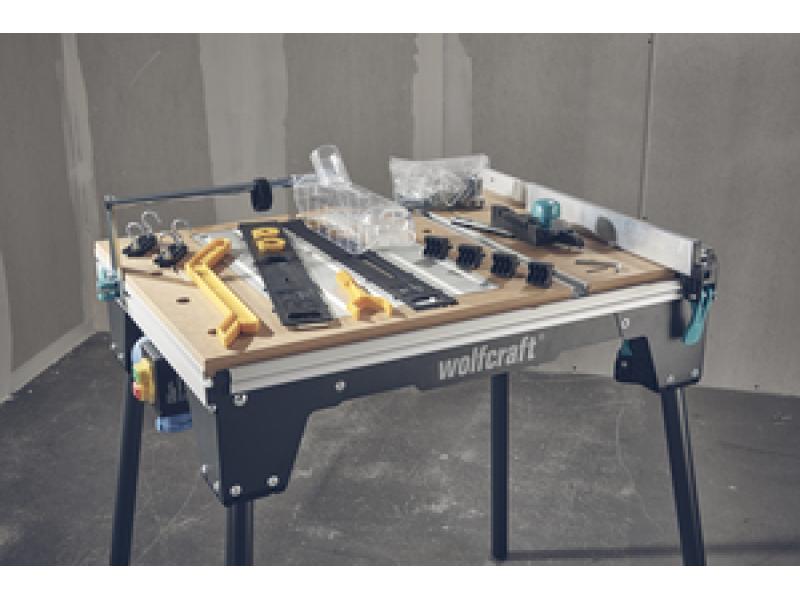

Obsah balenia
Obsah balenia

1 obrábací stôl MASTER cut 2200
1 zapínacia svorka
1 zverák
1 ochranný kryt
1 bezpečnostný spínač EÚ
4 upínacie čeľuste
1 doska stola s bezpečnostným blokovaním
2 vložky klina pre ručné kotúčové píly, dierovacie píly a horné frézy
1 vkladací krúžok 15 mm pre horné frézky
1 vkladací krúžok 25 mm pre horné frézky
1 uhlový doraz
1 paralelný doraz
2 držiaky háčikov
upevňovací materiál pre náradie
