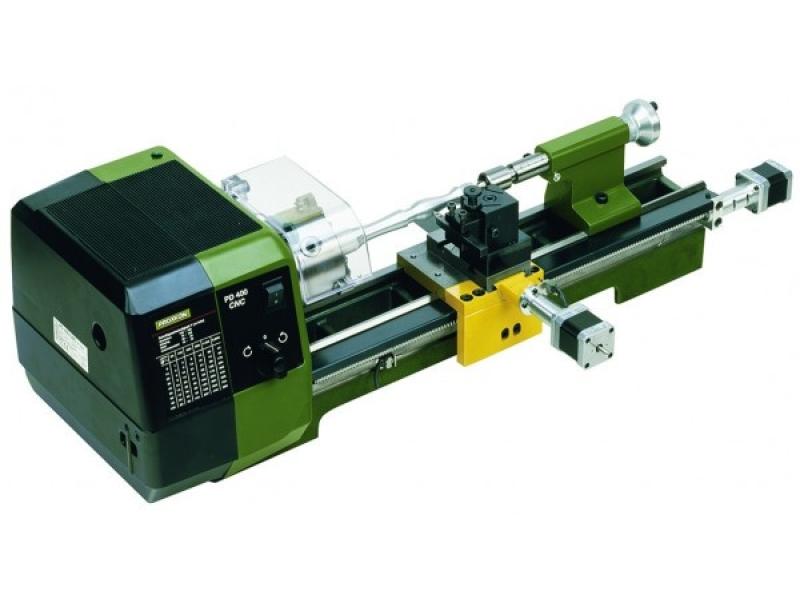

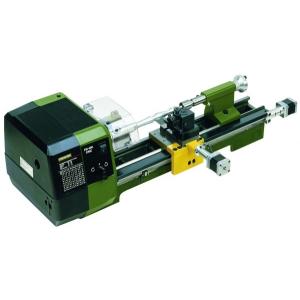

PROXXON SÚSTRUH PD 400 S CNC PRÍPRAVOU, MICROMOT, 24504

PROXXON Sústruh PD 400 s CNC prípravou, MICROMOT, 24504

Popis:
Novinka Sústruh PD 400 s CNC prípravou je určený na rovinné, pozdĺžne, kužeľové a vnútorné sústruženie, rezanie závitov a pod. Sústruh PD 400 CNC je možné pri použití príslušenstva využiť aj na vŕtanie, frézovanie a drážkovanie. Na obrábanie ocele, mosadze, hliníka a plastu atď. Montážna príruba pre upevnenie Frézovacej hlavy FF 250. Sústruh je poháňaný silným tichým motorom s možnosťou šiestich rýchlostí otáčania vretena nastaviteľných presúvaním hnacieho remeňa v rozsahu 80 - 2.800/min. Hlavný vypínač motora je s automatickou ochranou proti opätovnému zopnutiu v prípade výpadku prúdu.
Posuv v osi X a Y zaisťujú výkonné 1,8 A krokové motory. Sústruh PD 400 CNC Ready NIE JE dodávaný s riadiacou jednotkou ani príslušným softvérom. Tieto doplnky je možné objednať samostatne - v prípade otázok nás prosím kontaktujte.

Priečne rebrované strojné lôžko je vyrobené zo šedej liatiny, s brúseným širokorozchodným prizmatickým vedením suportu a koníka. Aj pri vysokom zaťažení pracuje bez vibrácií. Na zadnej časti lôžka je príruba pre montáž vŕtacej a Frézovacej hlavy PF 230 alebo Frézky FF 250/BL. V prednej časti lôžka je vodiaca skrutka s trapézovým závitom (12 x 1,5) pre posuv suportu. Predimenzované hlavné vreteno je presný tlakový hliníkový odliatok s dvoma nastaviteľnými kužeľovými ložiskami a úpinkou na MK 3 na strane skľučovadla (presnosť vystredeného behu bez skľučovadla 1/100 mm) s priechodom o Ø 20,5 mm na vloženie dlhých tyčí. Automatický strojný posuv 0,07 alebo 0,14 mm/otáčku. Vodiace vreteno s trapézovým závitom 12 x 1,5 mm. Skľučovadlo - vysoko kvalitné presné 3-čeľusťové skľučovadlo podľa DIN 6386 trieda 1 (tolerancia 0,04 mm) Ø 100 mm. Upínací rozsah čeľustí 3 – 100 mm vrátane bezpečnostného krytu skľučovadla. Koník je presný tlakový hliníkový odliatok s možnosťou posuvu a aretácie upevňovacou skrutkou k lôžku. Pinola má Ø 24 mm a je možné ju vysunúť do 40 mm, s prehľadnou milimetrovou stupnicou a otočným upínacím hrotom s morse kužeľom MK 2.

Support: presný tlakový zinkový odliatok, ktorý je možné posúvať pomocou ovládacieho kolieska pre rýchle nastavenie. Z prednej časti suportu je páčka spojky pre maticu skrutkového vretena. Priečne a horné sane sú vyrobené z ocele (rozchod priečnych saní 85mm, horné sane rozchod 52 mm). Horné sane sú otočné až do 45 ° so stupnicou pre sútruženie kužeľov. Rýchloupínací viacúčelový držiak sústružníckych nástrojov vr. 2 ks výmenných držiakov sústružníckych nožov pre veľkosť noža 10 x 10 mm. Ovládacie posuvné kolieska sú vyrobené z hliníka s nastaviteľnou stupnicou na krúžku na nulovú hodnotu. Rozsah otáčania pre priečne a pozdĺžne sane je 1 dielik = 0,025 mm, 1 otočenie = 1 mm. Rozsah otáčania pinoly a vodiaceho skrutkového vretena je 1 dielik = 0,05 mm, 1 otočenie = 1,5 mm. Zariadenia na rezanie závitov pre ľavé aj pravé závity s vymeniteľnými kolesami na 19 rôznych stúpaní (pre metrické): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0 1,5 – 1,75 – 2 – 2,5 – 3 mm; pre palcové závity 10 – 48.



Technické parametre:

Napájanie 220 – 240 V. 50/60 Hz.
Veľkosť: dĺžka 900mm, hĺbka 400mm, výška 300 mm.
Výkon motora 870W
Príkon 550W
Hmotnosť cca 45 kg.
Otáčky: 1. stupeň: 80 – 330 – 1.400/min
2. stupeň: 160 – 660 – 2.800/min
Hlučnosť: menej ako 70dB.

Obsah dodávky:
- 3-čeľusťové skľučovadlo vr. výmenných čeľustí pre vnútorné upnutie; 1ks rýchloupínací viacúčelový držiak sústružníckych nástrojov vr. 2 ks výmenných upínacích držiakov; 1ks otočný upínací hrot; 7 ks imbus kľúčov pre vnútorné šesťhrany; 1ks stranového kľúča; 1ks skľučovadlo pre vrták s ozubeným vencom (čap MK 2, rozsah 10mm, objímka B12); 1ks ochranný kryt skľučovadla.
